風力發電站/大型風機發電防雷解決方案
萬邦智慧 2021-01-06 1373
風力發電場一般分為并網發電及離網發電類型，無論何種類型，均需要以下幾部份組成：1、風機發電機；2、變壓變流系統，逆變系統；3風機控制系統。針對風電場的特點，依據相關標準，我們針對性地為風力發電場設計相應的防雷方案。如以下方案所示：
在相應容易受雷擊影響的區域，我們作出相對應的保護措施。

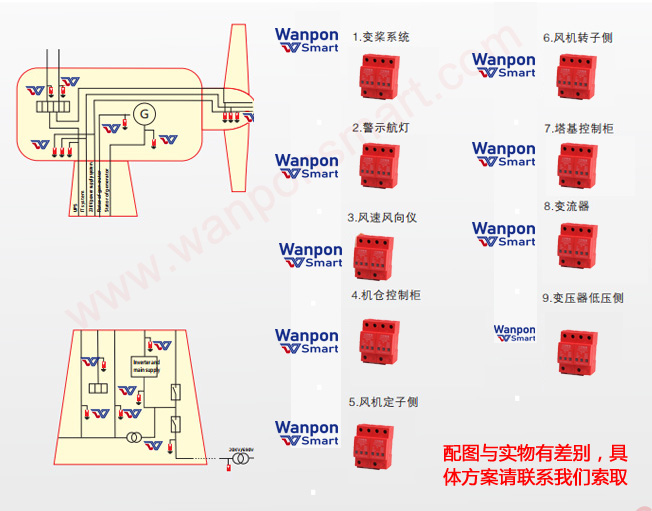

（1）、風機的變槳系統端，采用防震的可插拔的模塊化電源SPD，適用于TN系統；模塊化信號SPD。
（2）、風機警示航燈端，采用防震的可插拔的模塊化電源SPD，適用于TN系統。
（3）、風速風向儀等區域，采用防震的可插拔的模塊化電源SPD，適用于TN系統；模塊化信號SPD。
（4）、機艙控制柜，采用防震的可插拔的模塊化電源SPD，適用于TNC和TT系統。
（5）、風機定子側，采用風電專用760V防震的可插拔的模塊化二級電源SPD，適用于TNC和TT系統。
（6）、風機轉子側，采用風電專用400/690V系統，帶2000V隔離模塊，有效避免系統諧波干擾。
（7）、塔基控制柜，采用防震的可插拔的模塊化電源SPD，適用于TNC系統；模塊化信號SPD。
（8）、變流器，采用防震的可插拔的模塊化電源SPD，適用于TNC和TNS系統。
（9）、變壓器低壓側，采用緊湊復合型1級SPD，適用于IT、TNC系統。
以上為大概方案配置，具體實施方案可以聯系我們詳詢。
