太陽能/光伏發電站防雷解決方案
萬邦智慧 2021-01-06 1287
光伏發電系統通常由光伏方陣、蓄電池組（可選）、蓄電池控制器（可選）、逆變器、交流配電柜和太陽跟蹤控制系統等設備組成。光伏電站通常表現為光伏發電板陣列多，占地面積廣，因此極易受到雷擊的破壞。萬邦智慧針對光伏發電站的結構特點，依據相關的標準，制定了相應的光伏電站防雷方案。具體的光伏電站有不同的特點，因此方案也可以根據不同的光伏電站做相對應的設計。暫以下述方案為例：

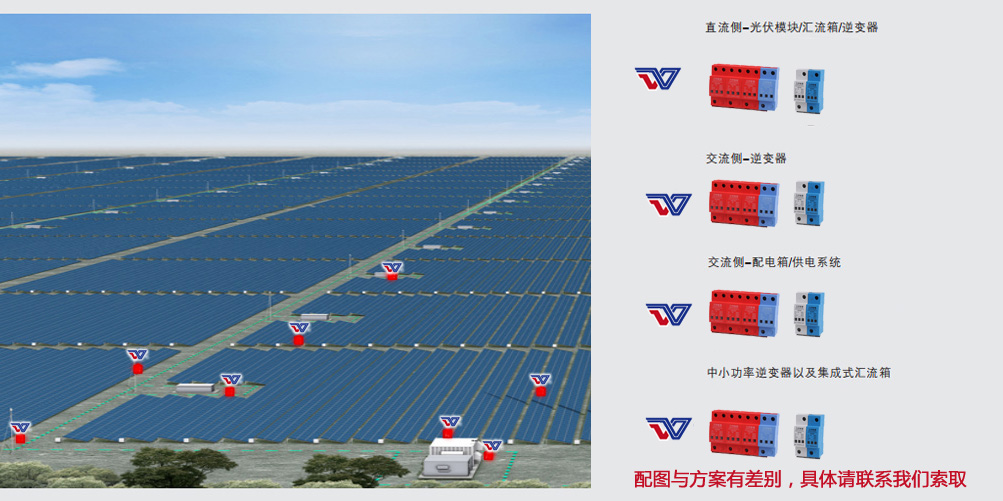

在相應容易受雷擊影響的區域，我們作出相對應的保護措施。
（1）、直流側 - 光伏模塊/匯流箱/逆變器，根據光伏電站的電伏等級，選據相對應的可拔插2級SPD；中小功率逆變器以及集散式匯流箱普遍采用體積更小的PCB板載式SPD。
（2）、交流側 - 逆變器，特別帶2000V隔離模塊的SPD，有效避免系統諧波干擾并確保低電壓保護水平。
（3）、交流側 - 供電系統，直擊雷脈沖沒有衰減的區域內，需要安裝1級交流SPD,可根據供電系統制式（TNC,TT,TNS）選用防震可拔插模塊化SPD。
以上為大概方案配置，具體實施方案可以聯系我們詳詢。
