電網公司二次變壓系統設計方案防雷方案
萬邦智慧 2021-01-06 1277

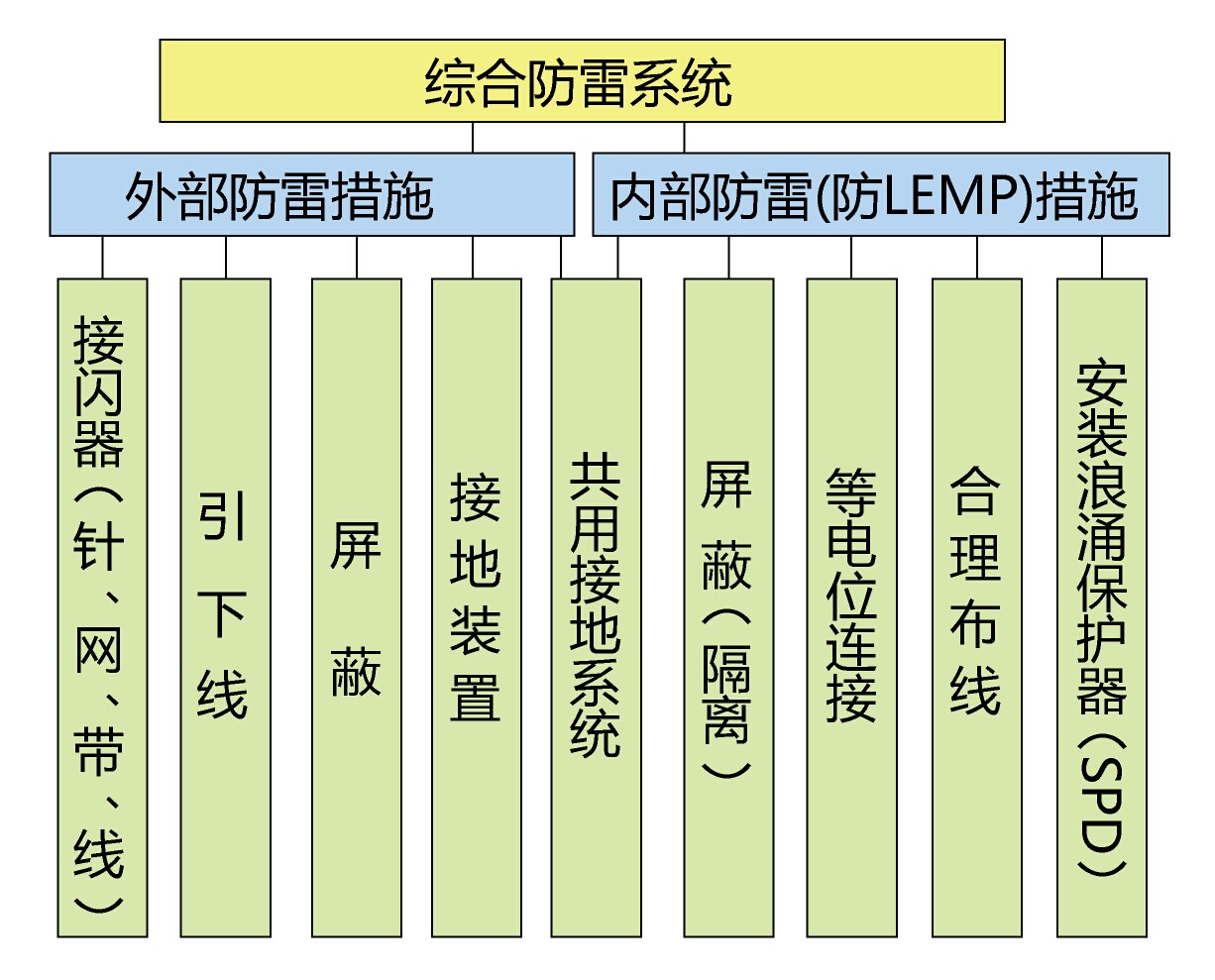

設計依據
一、電源系統
2、當變電站的配電系統采用總配電室與分配電室方式供電時，總配電屏與分配電屏之間的低壓埋地電纜長度若大于50m，應在分配電屏電纜輸入側安裝標稱放電電流不小于40kA的限壓型SPD。

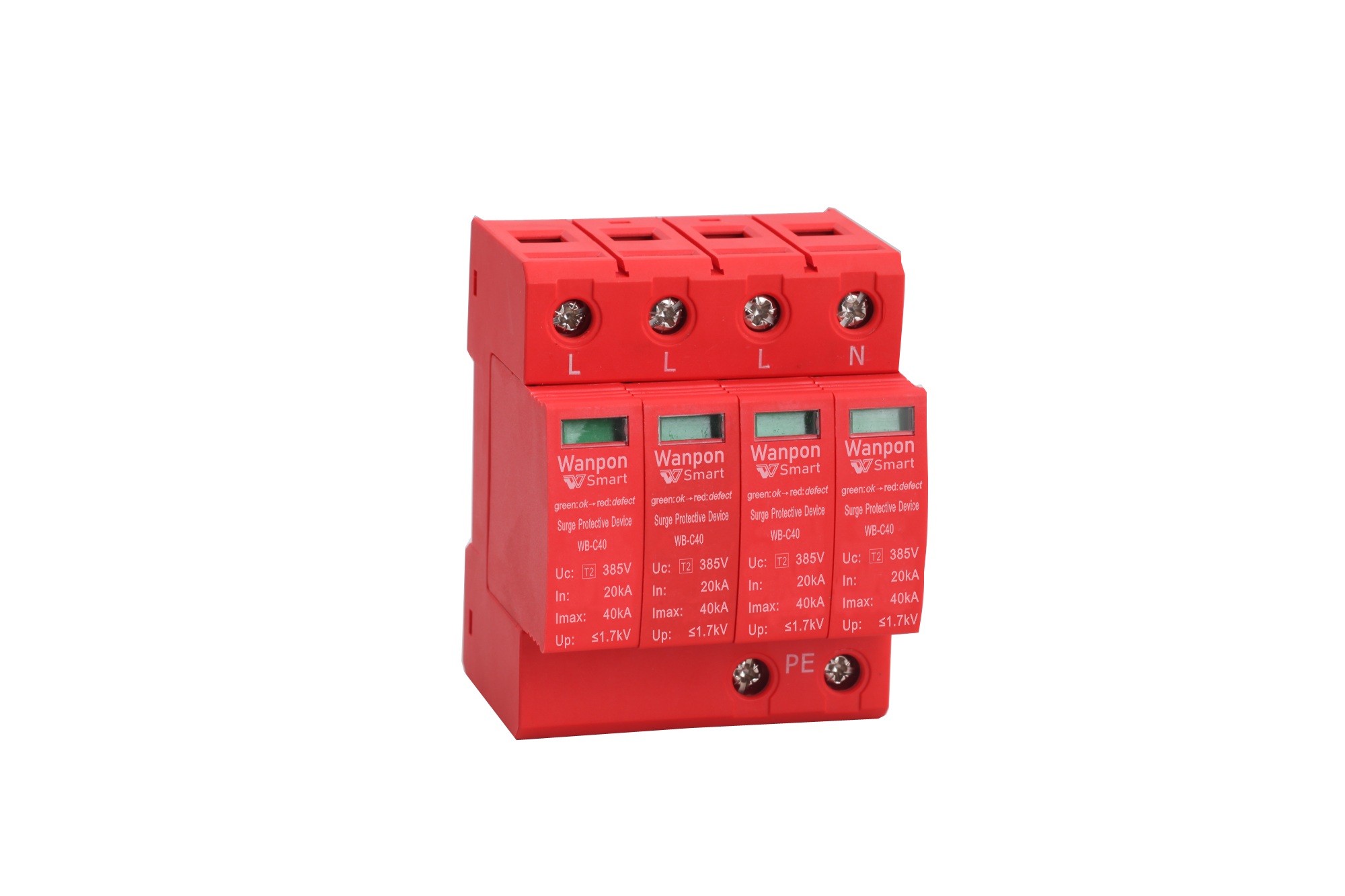

此處安裝萬邦智慧 III級電源防雷器，(參數：40kA（8/20μs）），能有效將殘壓限制在千伏以內，此級防雷器并聯安裝，對后接設備的功率不限。
3、 配電屏與各層配電箱之間的電源線若長度超過30m或電源線長度雖然未超過30m，但該層控制終端和網絡設備、儀表的電源對雷電較為敏感時，配電箱內電源芯線宜對地安裝標稱放電電流不小于20kA的限壓型SPD。
此處安裝萬邦智慧III級電源防雷器（參數：20kA（8/20μs）），能有效將殘壓限制在千伏以內，此級防雷器并聯安裝，對后接設備的功率不限。
4、變電站內直流配電屏的直流饋線端應安裝標稱放電電流不小于10kA的直流電源SPD。
5、機房配電屏,UPS專用設備配電屏等處根據實際情況安裝標稱放電電流不小于20kA的限壓型SPD。
此處安裝萬邦智慧 III級電源防雷器（參數：20kA（8/20μs）），能有效將殘壓限制在千伏以內，此級防雷器并聯安裝，對后接設備的功率不限。
注意事項：
1、配電變壓器低壓側應安裝避雷器。避雷器的接地端子與變壓器的外殼、中性線以及電力電纜的鎧裝層應就近接地。
2、進入變電站室內的低壓電力電纜應走電纜溝或采用帶金屬外皮的電纜或直接穿金屬管埋地引入,其金屬管長度不宜小于15m。
3、當上一級SPD與次級SPD都采用限壓型SPD時，兩者之間的電纜長度應大于5m。
4、變電站直流電源線的雷電過電壓保護設計
（1）直流屏與分屏的連接電纜大于50米時，應在進入分屏的饋線進線端加裝適合的直流SPD。
（2）變電站內直流電源系統使用的SPD應具有帶保險絲功能,標稱放電電流不小于10kA，SPD應就近接地。
二、信號系統
1、復用載波通道高頻電纜進入載波設備前宜安裝標稱放電電流不小于10kA（8/20μs）的高頻信號SPD。從保護屏、交流電源屏、直流電源屏、測量屏等到總控屏的監控通信線，若長度超過30米時在總控屏內應安裝標稱放電電流不小于5kA（8/20μs）的相應的信號SPD。
此處應安裝萬邦智慧控制信號防雷器，參數：10kA（8/20μs）。
2、 當載波及微波輸出的音頻線（或數據線）長超過30米時，應在載波及微波配線架處安裝標稱放電電流不小于5kA（8/20μs）的科安音頻信號SPD。
此處應安裝萬邦智慧 音頻信號防雷器，參數：5kA（8/20μs）。
注意事項：
1、進入主控或通信機房的載波高頻電纜必須在屏內及結合濾波器處將屏蔽層接地。
2、高壓場地到站內各室的各種信號線路、站內不同樓之間的的各種信號線應采用光纖或屏蔽電纜，屏蔽電纜的屏蔽層應兩端接地，電纜的空置芯線應兩端接地。
3、當信號線路垂直長度大于30m時，應穿金屬管，其金屬管兩端必須就近與樓層的均壓網或接地網焊接。
4、不同系統的通信連接線，應根據實際情況在其線路的一端或兩端都安裝標稱放電電流不小于5kA（8/20μs）的相應信號SPD或光電隔離器。
三、微波通信系統
鐵塔上架設的波導饋線、同軸電纜金屬外護層應分別在上、下端及進入機房入口處外側就近接地，當饋線及同軸電纜長度大于60m時，其屏蔽層宜在塔的中間部位增加一個接地連接點，室外走線架始末兩端均應作接地連接。

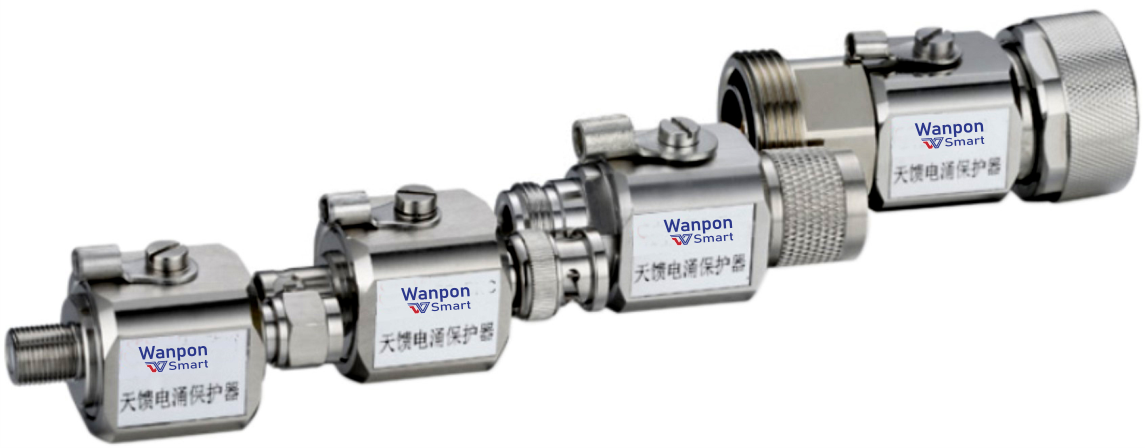

當微波站的饋線采用同軸電纜時，應在同軸電纜引進機房入口處安裝標稱放電電流不小于10kA的同軸SPD，同軸SPD接地端子的接地引線應從天饋線入口處外側的接地線、避雷帶或地網引接。
四、變電站二次系統接地要求
1、電網二次系統的接地方式應采用共用接地。通信站距變電站接地網邊沿超過15米時，應另設專用接地網。
2、當互相鄰近的建筑物之間有電力和通信電纜連通時，宜將其接地裝置互相連接。
3、機房不宜設在建筑物頂層。若機房設在建筑物頂層，機房應進行屏蔽裝修。
4、進出機房的金屬管道引入室內前應埋地10米以上，并在入口處應就近與接地網做等電位連接。
5、引入機房的導線如暫不使用，應在配線架上接地，以防引入直擊雷、感應雷在開路的導線末端產生反擊。
6、管道、構架、豎井、廊道電纜支架等金屬物每隔20米應進行接地一次。
