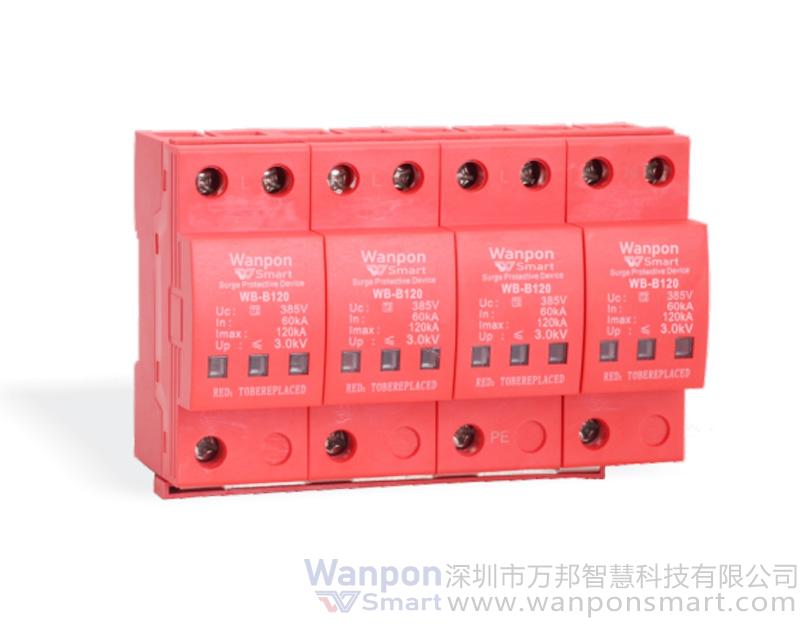

WB-B120 型 二級電源防雷器
產品類別： WB-B系列二級電源防雷器
特性
★ 溫控保護電路，故障指示
★ 漏電流小，通流量大
★ 響應時間短，殘壓低
★ 內置過熱斷路裝置
產品描述
WB-B 系列電源防雷器依據 lEC 和 GB標準設計,適用于電源供電系統的第二級電源電涌保護,產品為35mm標準導軌安裝,廣泛應用于雷電風險較高地區的電力、安防監控、交通、航空等領域的電涌保護。
產品適用范圍
1、建筑物內總配電箱
2、建筑物內有室外進出線路輸入的配電箱
3、室外配電柜/配電箱

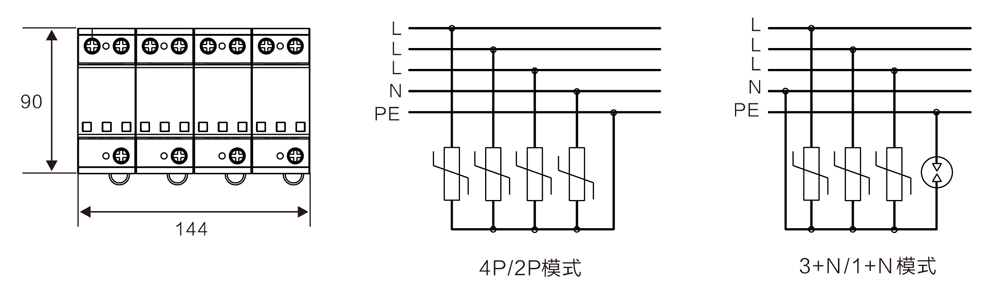

尺寸原理圖

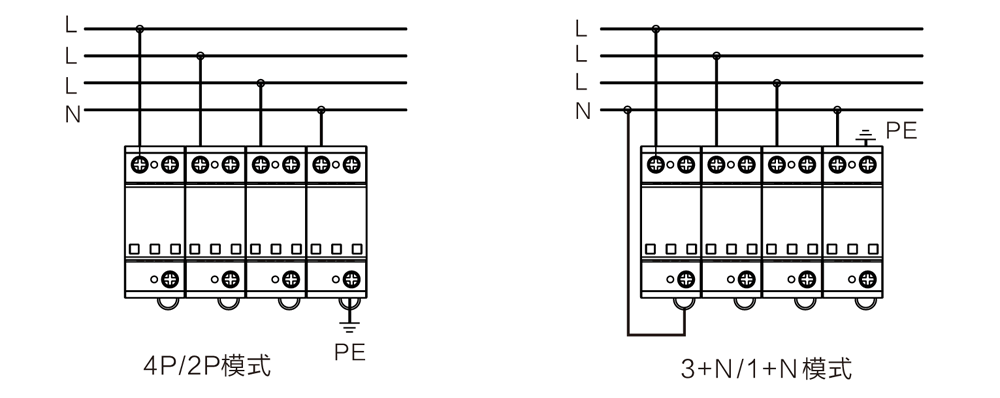

接線圖
安裝須知
一、安裝時請根據安裝示意圖所示連接,其中L1、L2、L3為相線,N為零線,PE為接地線
二、安裝時必須切斷電源,嚴禁帶電操作,連接導線必須符合要求。
三、使用后應定期檢查,如防雷器發生故障,應及時更換。
四、防雷接地應符合防雷規范要求,接地線盡可能短且接地電阻應小于10Ω。

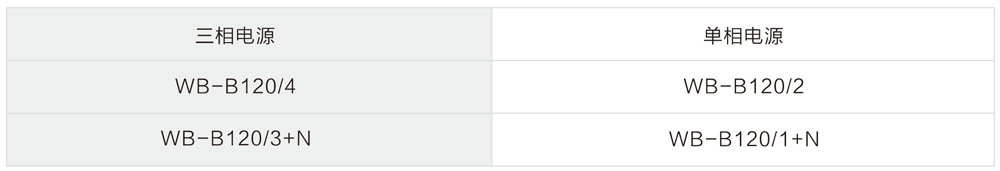

選型
